CONECTOR DEFINITIVO

PARA LEDS

LED definitivo para LEGO Mindstorm NXT

down-amarillo-flecha

INTRODUCCION


En cierta forma, esta es una sección de continuación a la anterior. Aquí haremos un montaje definitivo para los LEDs. Esto incluye soldar en el mismo cable la resistencia correspondiente y revestir todo el conjunto con tubo termoretráctil. Al final, soldaremos cable rígido para pinchar cómodamente en el board.


Damos también pautas para elegir la resistencia adecuada. Tienes una amplia explicación con fotos.


MATERIAL


Un LED

Su resistencia correspondiente. Luego explicamos más sobre esto.

Tubo termoretractil para aislar.

Cables finos de color.

Puntas de cable rígido para los extremos.


CALCULO DE LA RESISTENCIA ADECUADA


Existen por la red múltiples calculadoras para esto. Puedes por ejemplo usar esta calculadora. Aquí, solo tienes que introducir los valores del voltaje que aporta el NXT y la intensidad y voltaje del LED. El primer dato es 4,3 para el caso en que conectes el LED al cable verde del NXT.


Ojo, el cable blanco aporta 9V y puedes fundir el LED. Los datos de I y V del LED vienen aportados por las hojas técnicas de los LEDs. Pincha aquí para ver un ejemplo práctico de cálculo.


En la práctica esto significa que habitualmente usaremos resistencias de 330, 220 y 100 ohms cuando conectamos el LED al cable verde del NXT. Este es el caso de los circuitos digitales.


Valores intermedios como 150 ohm también funcionarán. Lo correcto es calcularlo, esos valores son orientativos.


Si no quieres calcular, empieza sin miedo por las resistencias de mayor valor y reduce valor poco a poco a ver cómo luce el LED. Si ves un brillo excesivo o incluso el LED llega a calentarse, ¡sube el valor de la resistencia!.


CONSTRUCCION

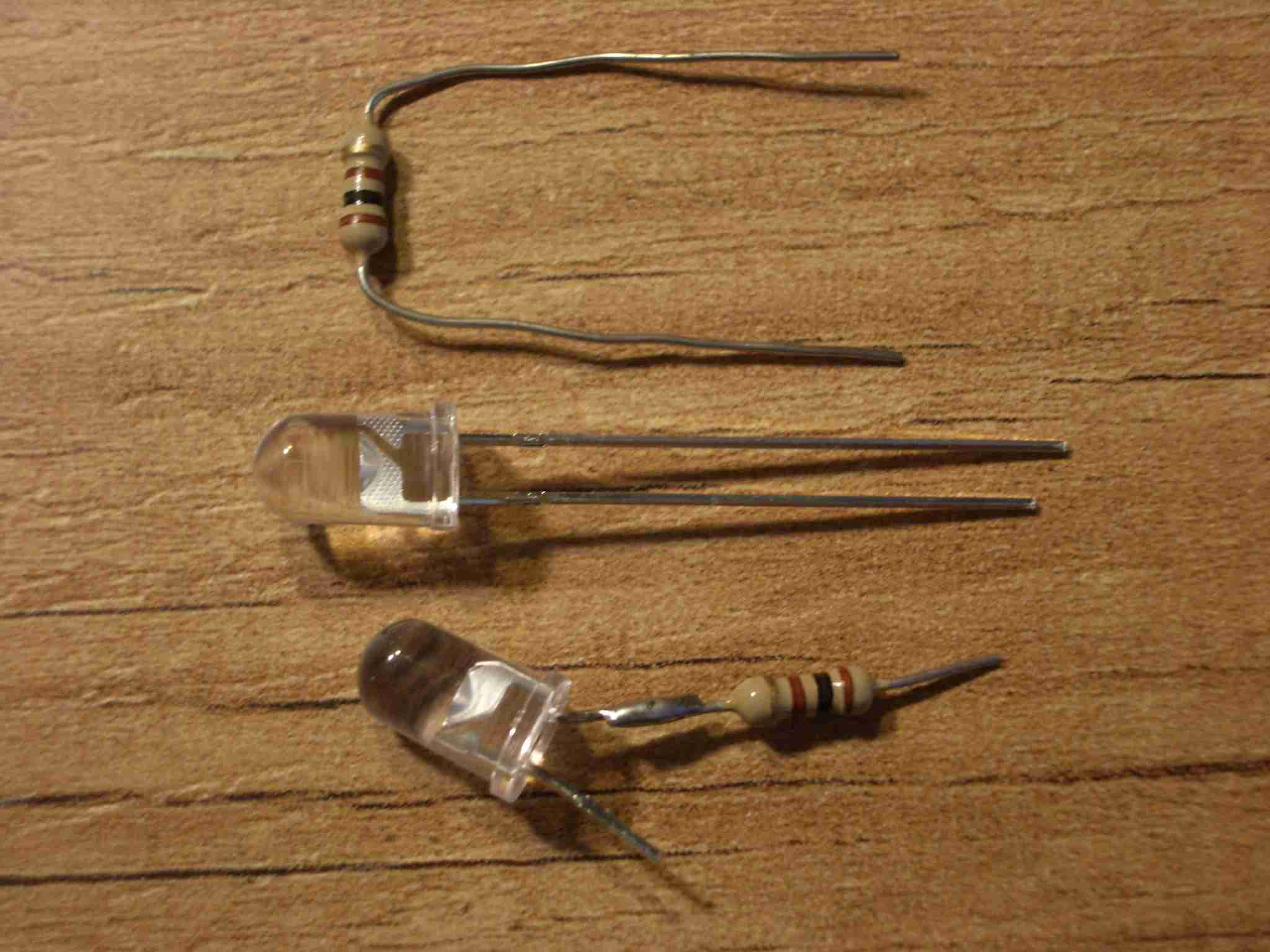

Lo haremos muy visual. Lo primero es elegir un LED y su resistencia. Fíjate bien que el LED tiene un extremo más largo que otro, según explicamos en la sección anterior. Es decir, el LED tiene polaridad. Sus 2 patas no son iguales como las de una resistencia. La pata larga irá conectada al cable verde del NXT y el corto al negro (tierra).


A la hora de soldar la resietencia, que es el siguiente paso, da igual si la sueldas a uno o al otro.


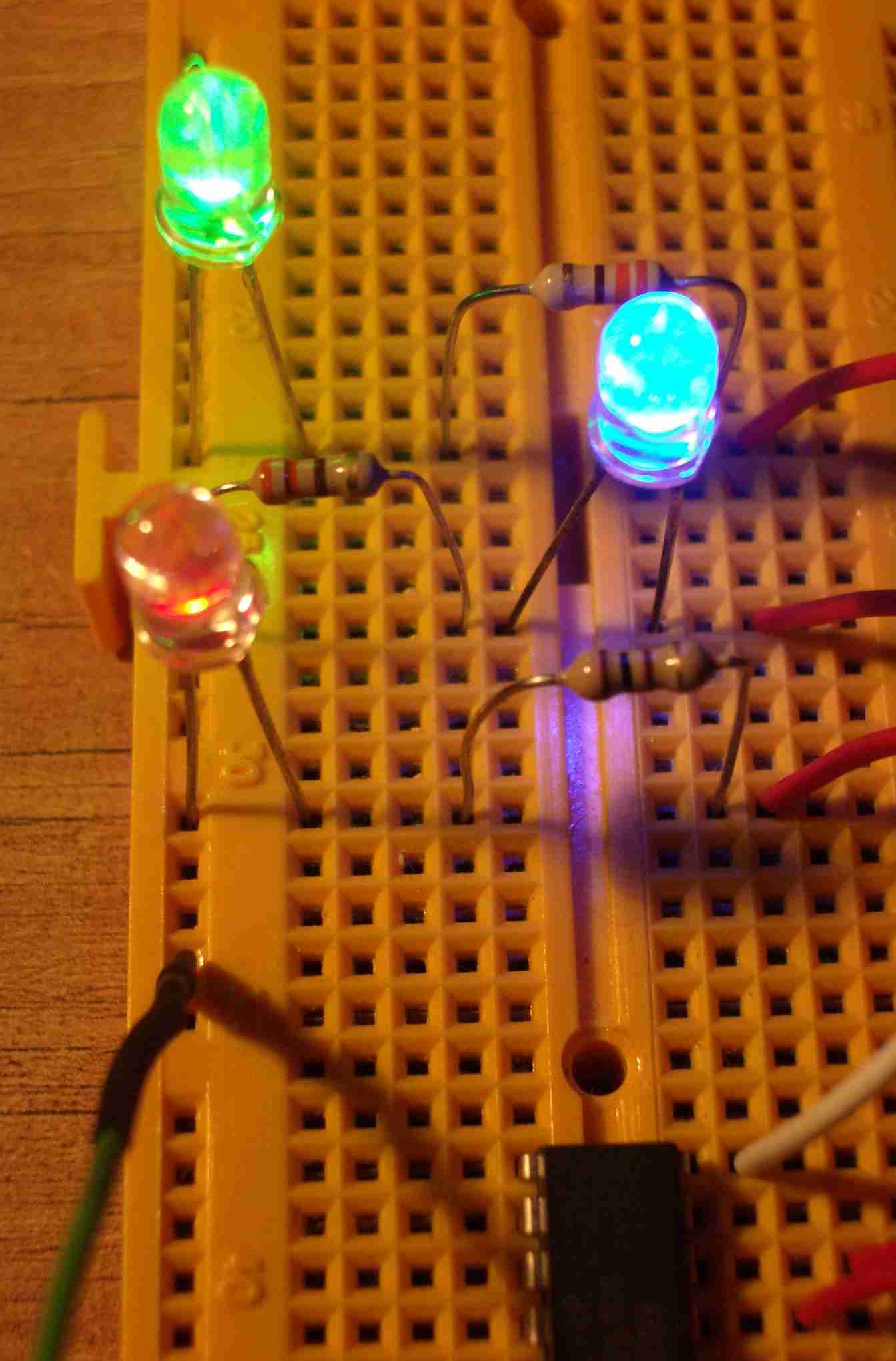

Construye un LED casero para LEGO Mindstorm NXT c1860

Desconozco si es más correcto de una forma concreta, pero ambas me funcionan igual.


Construye un LED casero para LEGO Mindstorm NXT c1903

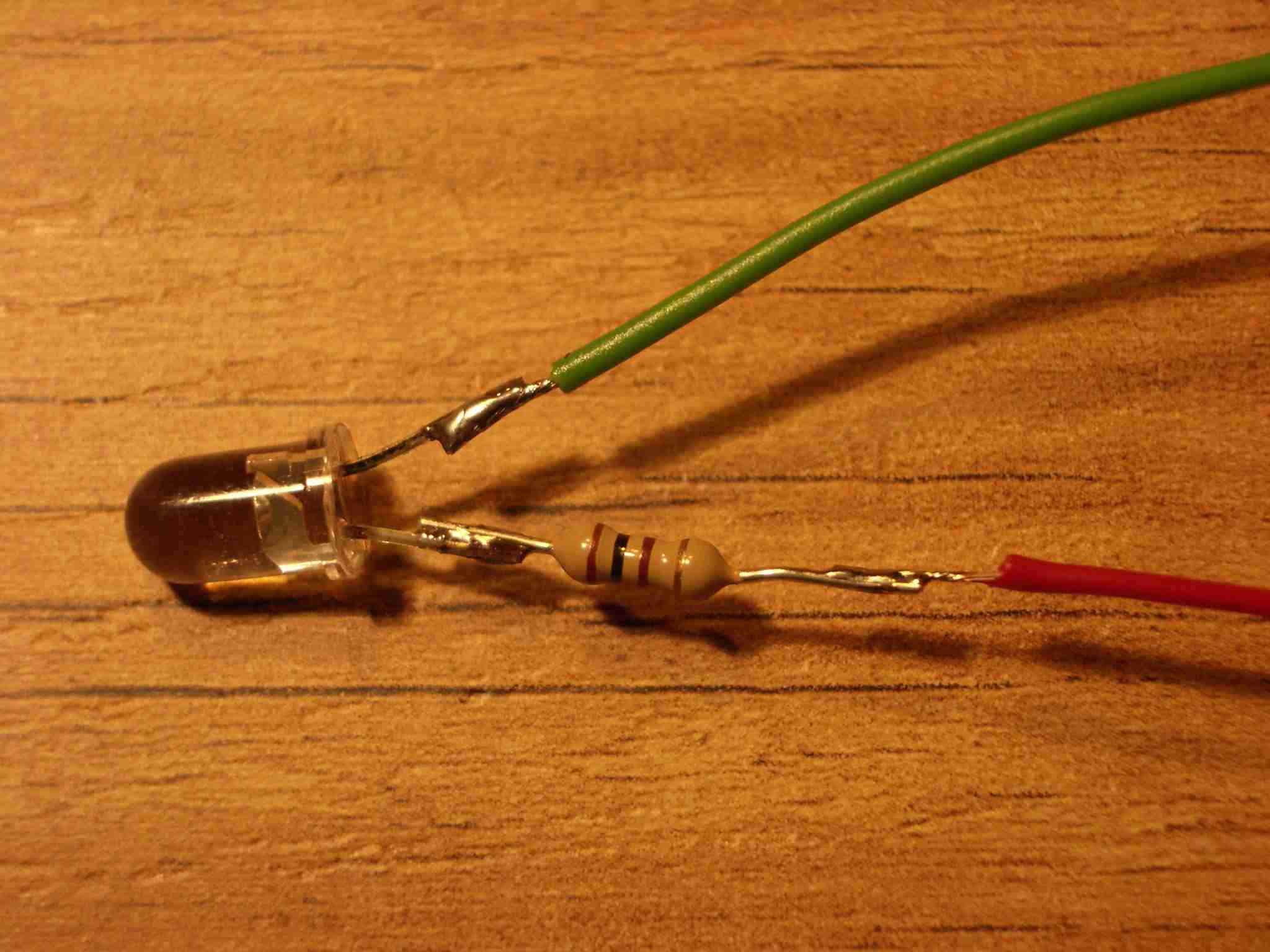

Ahora soldamos los cables. En mi caso, el verde es el positivo que viene de la pata larga del LED y el rojo es el negativo o tierra, que viene de la pata corta del LED. Recuerda bien los códigos de los colores para no equivocarte. Yo uso estos para luego conectar verde del led con verde del NXT y rojo del LED con negro del NXT. ¡El rojo en el NXT también es tierra!


Diseña un LED casero para LEGO Mindstorm NXT c1861

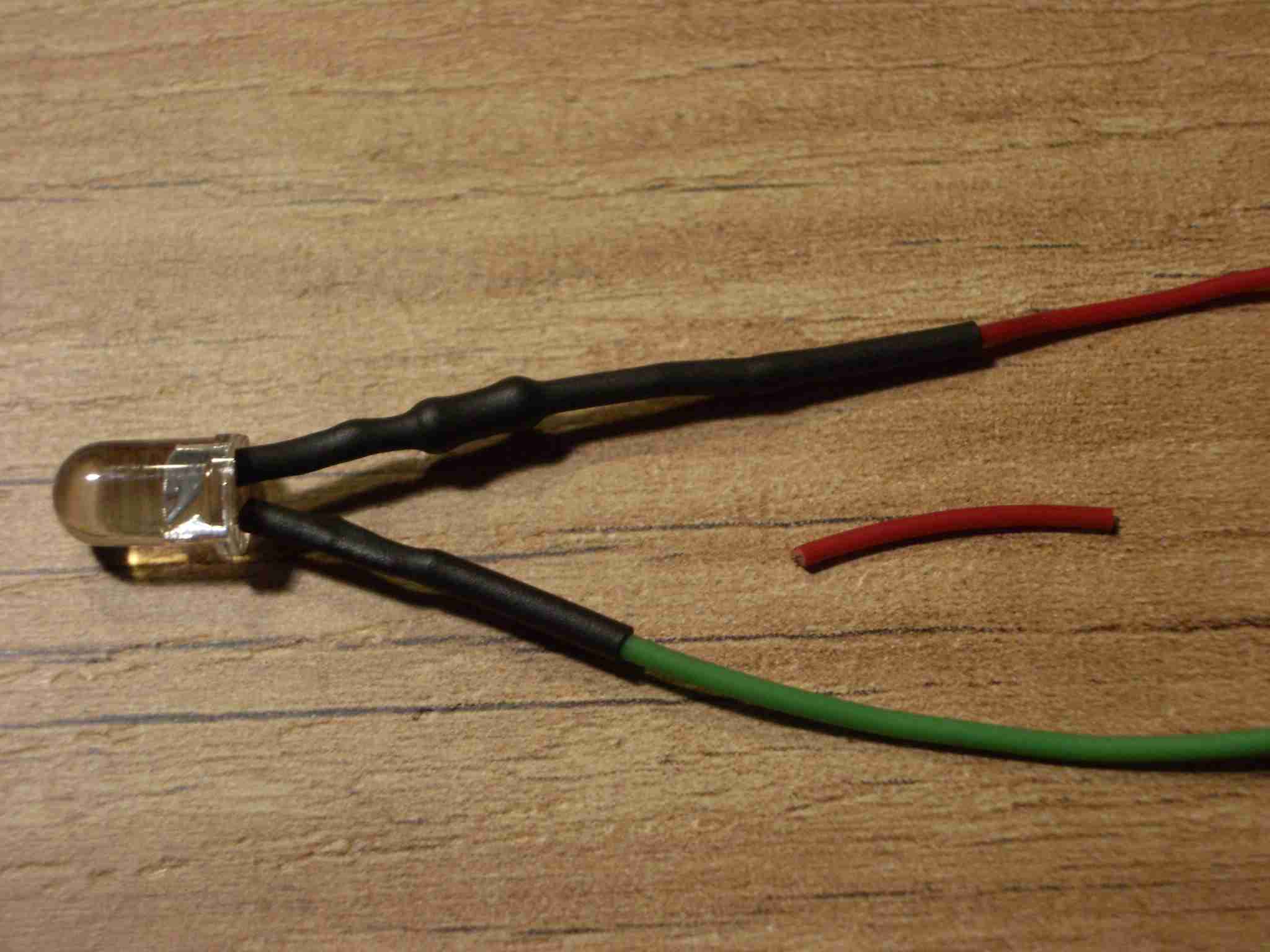

Pasamos el tubo termoretractil para aislar y calentamos con cuidado con un mechero. El tubo se apretará como la camisa de un futbolista. Para luego poder distinguir el color, corto un pequeño trocito de cable del color del LED.


Fabrica un LED definitivo para LEGO Mindstorm NXT c1864

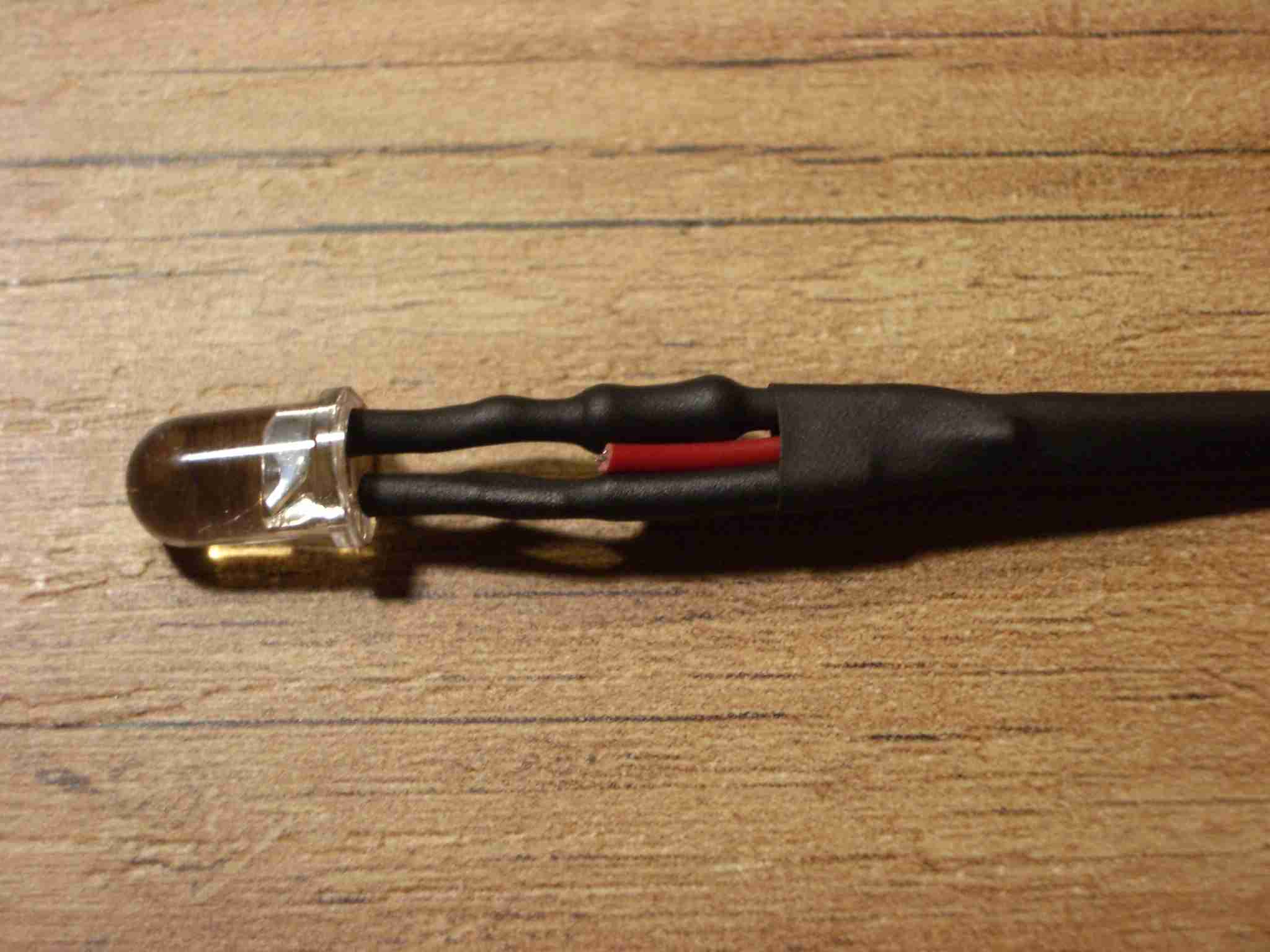

En mi caso suelo elegir LEDs de encapsulado transparente, que me gustan más. Ahora "encamisamos" todo el conjunto en tubo de grosor un poco mayor sin llegar al final. Mira la última foto para ver el resultado.


Esto es necesario para distinguir los colores de los terminales a la hora de las conexiones y tener juego para su conexión.


Sensor LED casero para LEGO Mindstorm NXT c1865

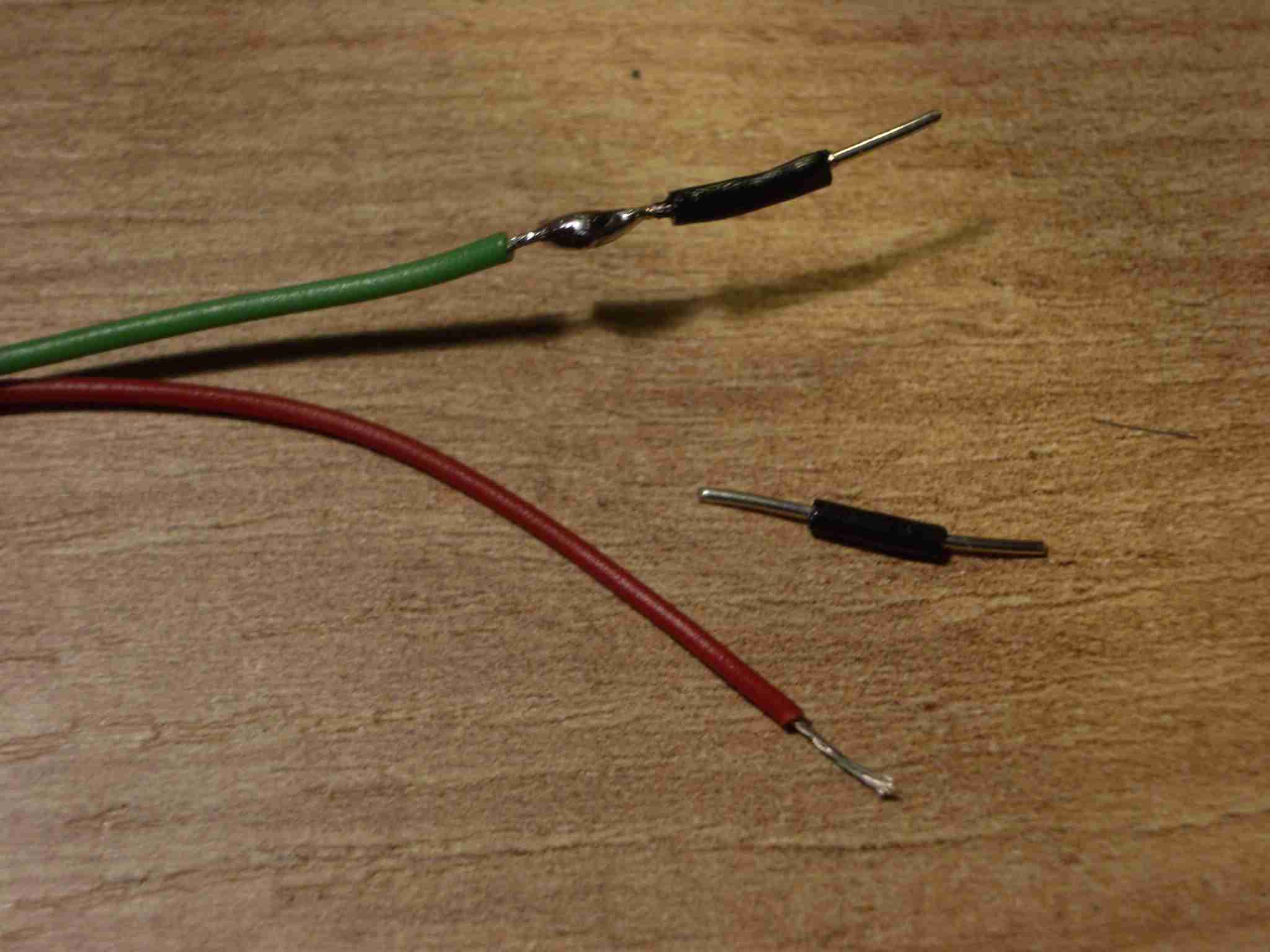

Nos vamos ahora a las puntas de conexión a placa. Cortamos un trocito pequeño de cable rígido, lo pelamos y lo soldamos al final.


Diseña sensor LED para LEGO Mindstorm NXT c1866

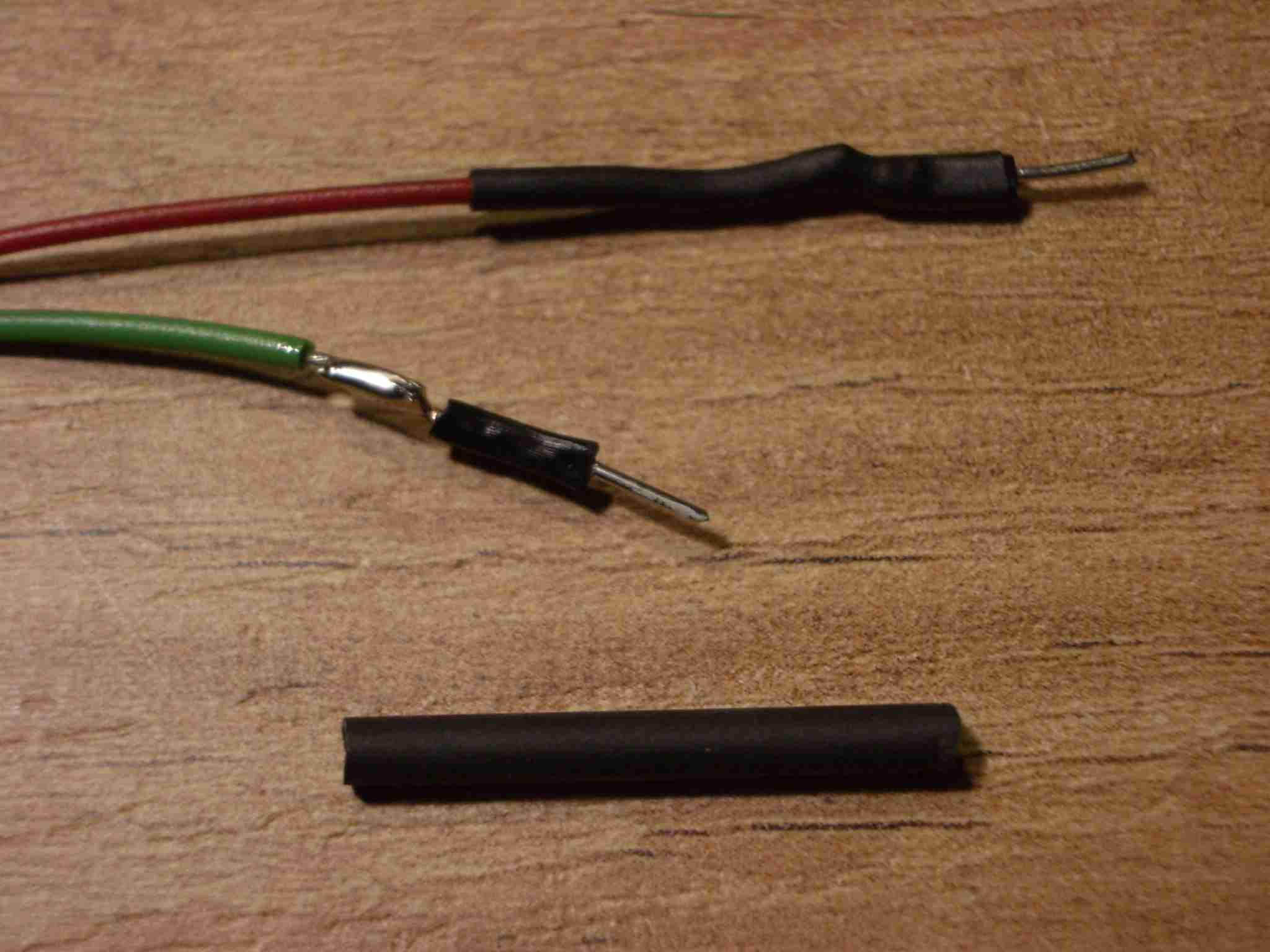

Añadimos un trocito pequeño de tubo aislante a las puntas. Como verás, el color del cable asoma por arriba para distinguir un terminal del otro.


Fabrica LED casero para LEGO Mindstorm NXT c1867

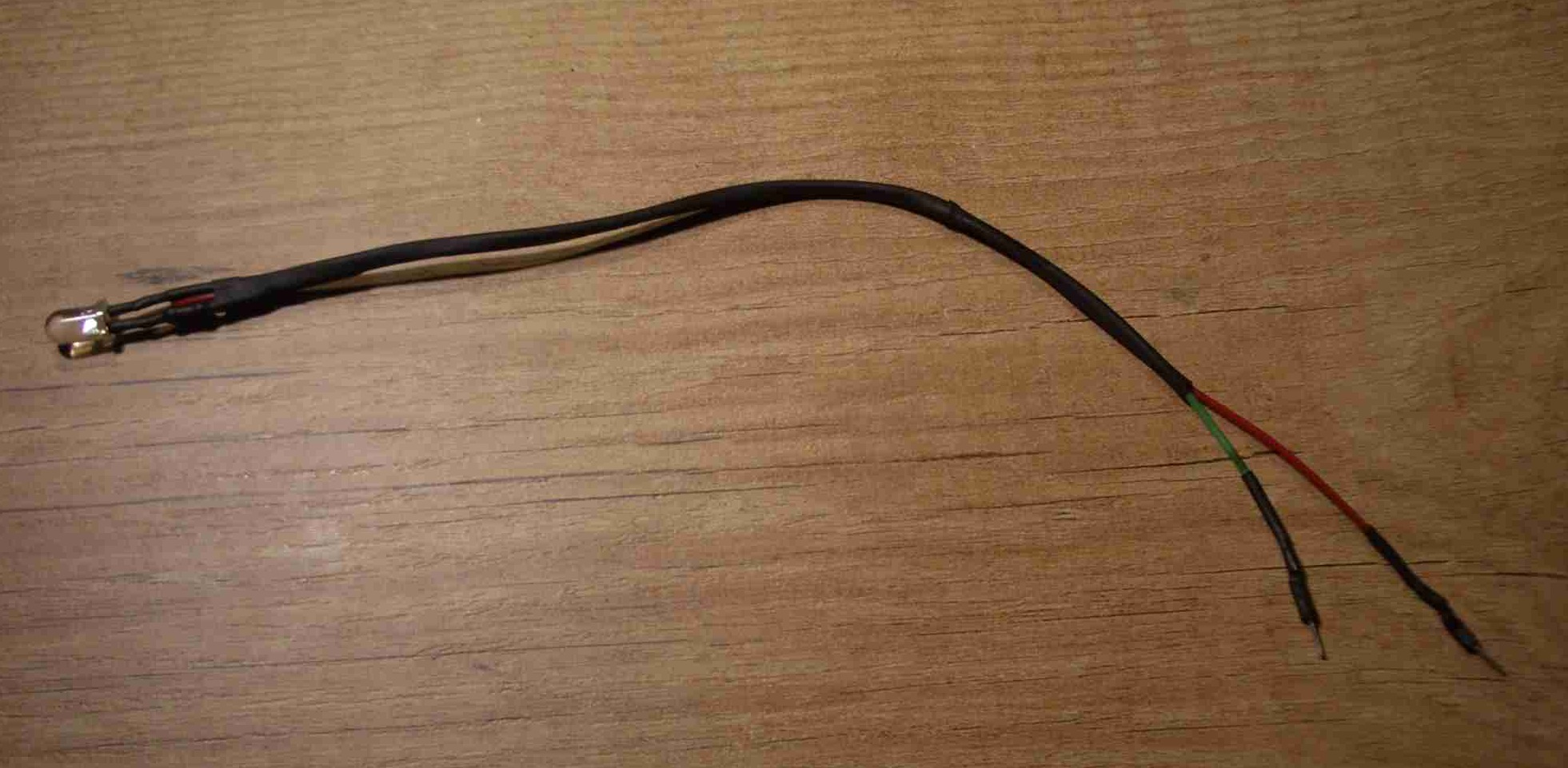

El resultado final sería este, muy cómodo para todos los montajes digitales.


Construye LED casero para LEGO Mindstorm NXT c1868

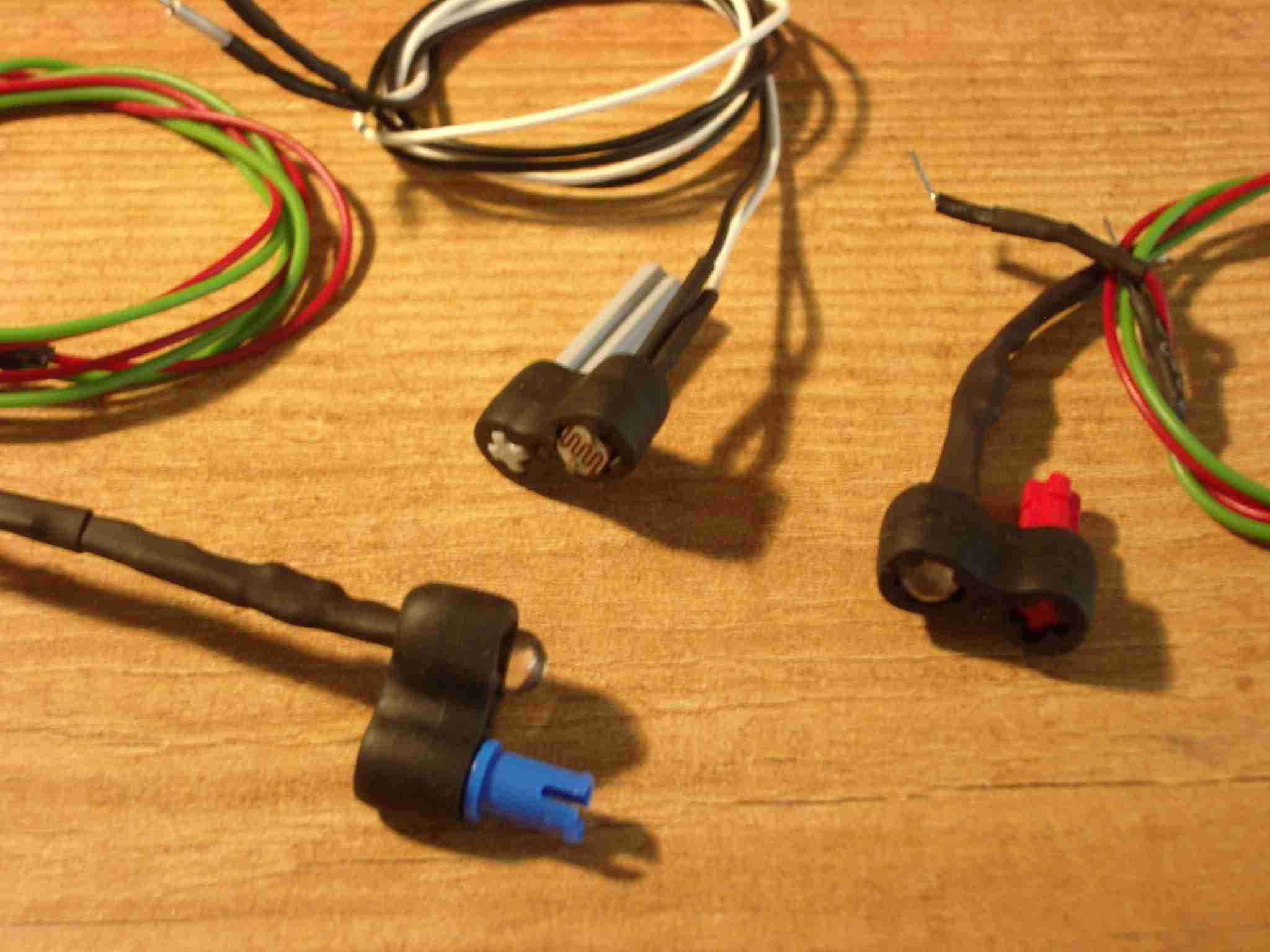

A la hora de conectarlo a alguno de nuestros montajes, podríamos usar una de esas gomitas negras con 2 agujeros para ejes. También se podrían conectar 2 leds a la vez. O un LDR:


Construye LED casero para LEGO Mindstorm NXT c1868

.
