ENTENDER EL "MODULO SIN SOLDADURA"

Board para Mindstorm NXT

down-amarillo-flecha

¿QUE ES?

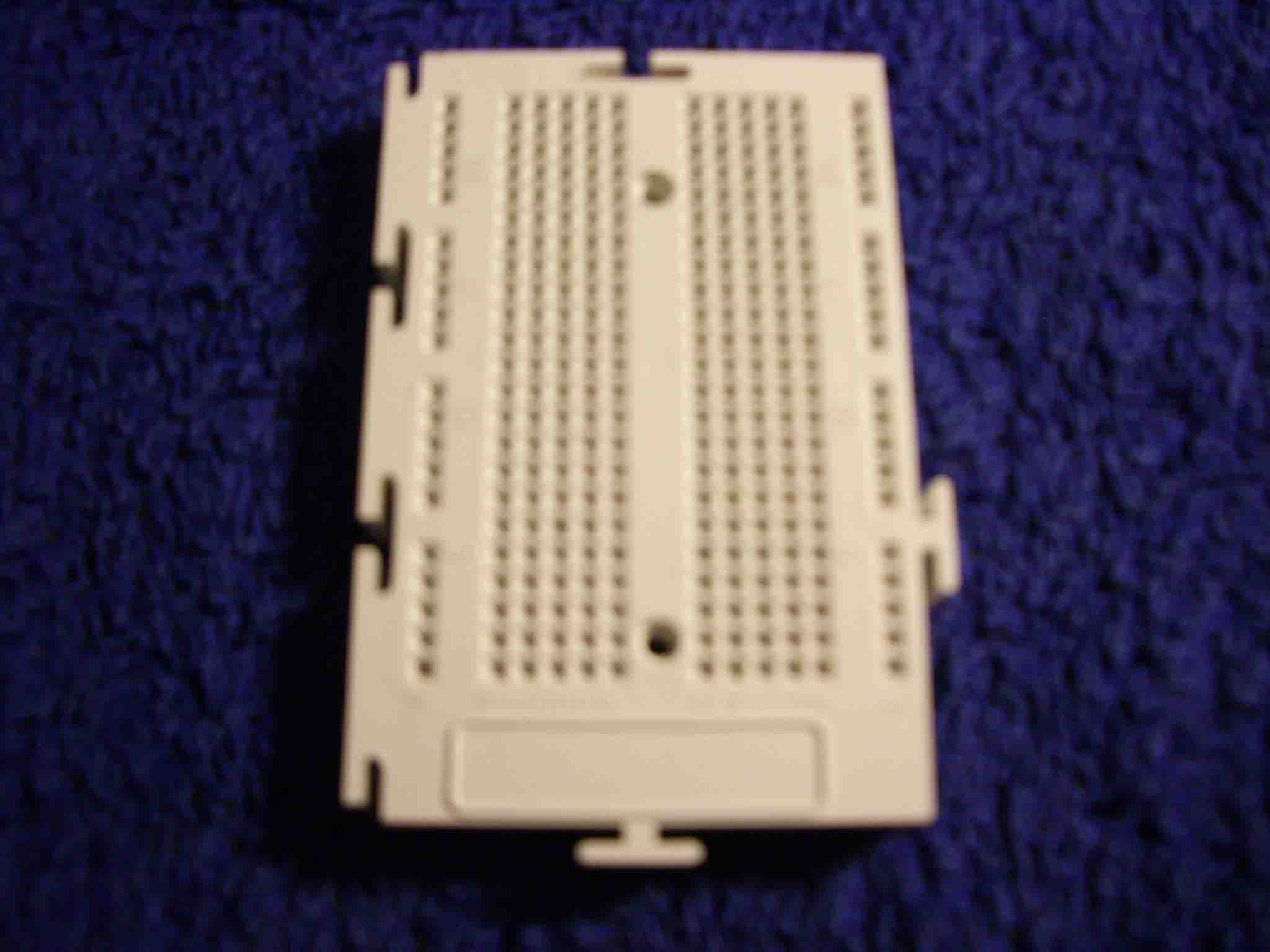

Pues... es esto. Se le llama también "Protoboard" o "Board".

Foto Board para Mindstorm NXT c1537

¿PARA QUE SIRVE?

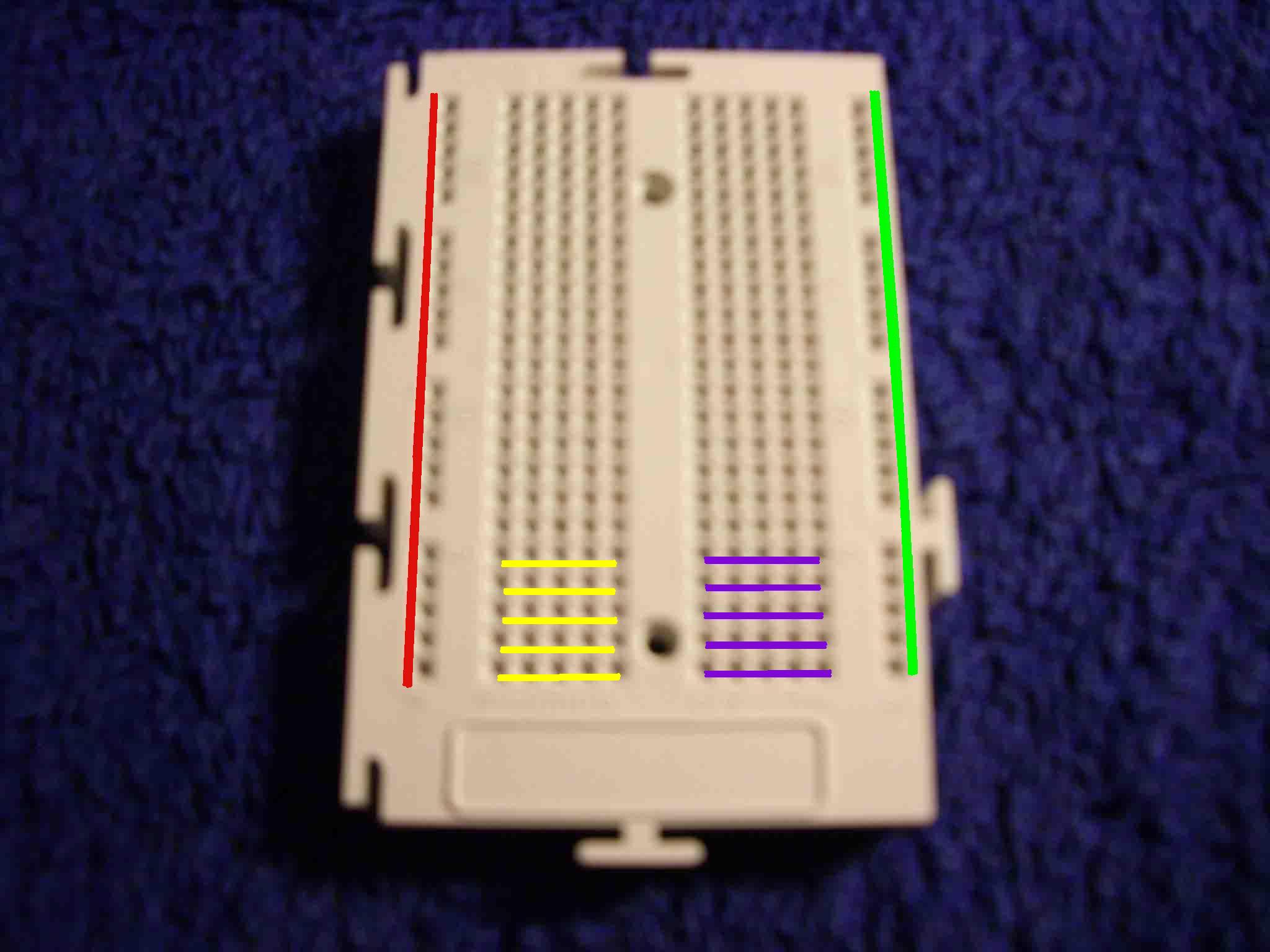

Sirve para ir pinchando en él los componentes electrónicos y poder ir haciendo pruebas sin tener que soldar, ya que los agujeritos (pines) están conectados por debajo de la siguiente forma:

Foto Board para Mindstorm NXT c1537

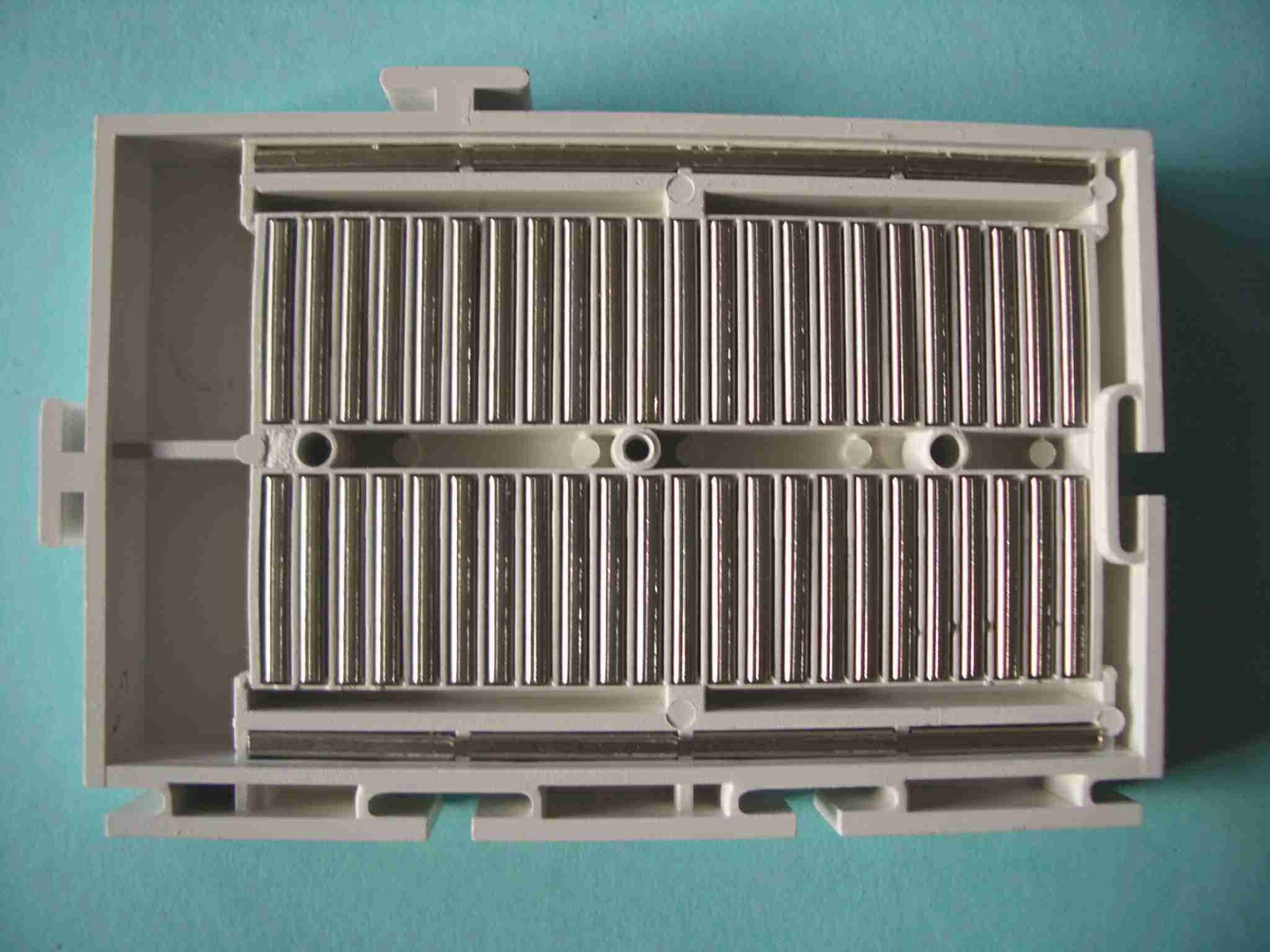

Solo he dibujado algunas filas amarillas y algunas azules, pero están todas conectadas hasta arriba. LO QUE NO ESTA CONECTADO ES UN COLOR CON OTRO NI UNA FILA CON OTRA, AUNQUE SEA DEL MISMO COLOR. Quizás en esta foto se vea más claro cómo está "soldado" por debajo:

Foto Board para Mindstorm NXT c1609

Lo habitual es conectar el positivo y el negativo en las filas largas laterales. P. ej. el positivo en el rojo y el negativo en el verde. Si pinchas uno de los extremos de 2 resistencias diferentes en 2 agujeros rojos distintos, quedarán automáticamente conectadas. Lo mismo ocurre si una pata de cada resistencia se pincha en la misma fila azul.


Si quieres conectar un interruptor, una resistencia, un led, un circuito integrado o cualquier cosa de forma que no se conecten las patas entre sí, debes utilizar el hueco central: la mitad de las patas estarán en filas distintas de color azul y la otra mitad estará en filas distintas de color amarillo, de forma que ninguna de ellas estará en contacto con otra.


Foto Board para Mindstorm NXT c1593

Una última cosa a tener en cuenta con estos módulos es que se pueden conectar varios entre sí para hacer una placa más grande. Los hay también de varios tamaños. El que aparece aquí en las fotos es de 270 pines, pero hay más grandes y también se pueden unir a los pequeños como un puzzle.


.
